ZYT系列永磁直流电动机采用铁氧体永久磁铁激磁系封闭自冷式。作为小功率直流电动机，可在各种装置中用作驱动元件。

安装结构形式	安装结构形式代号		机座号
	单轴伸	双轴伸
机壳外圆安装	A5	AA5	55～110
端盖凸缘安装	A3	AA3	55～110
底角安装	A1	AA1	90～110

使用条件

海拔不超过4000m；
环境温度；一25℃～+40℃；
相对温度≤95%（25℃时）；
允许温升：不超过75K（海拔为1000m时）

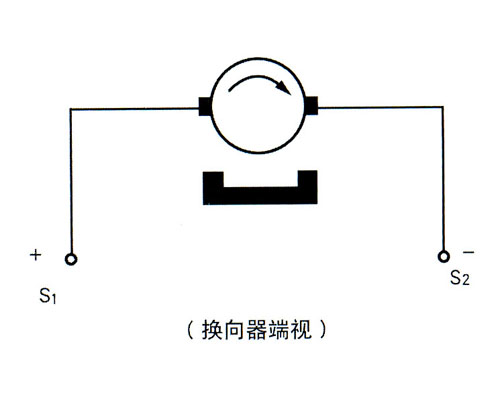

接线说明

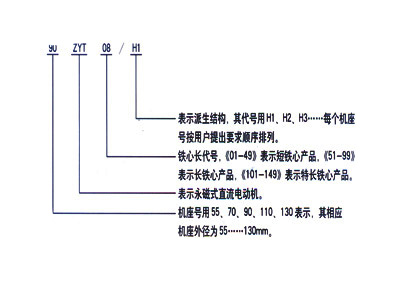

技术数据

型号	转矩 （mN.m）	转速 （r/min）	功率 （W）	电压 （V）	电流 （A） 不大于	允许顺逆转速差 （r/min）	附注
55ZYT01	63.7	3000	20	24	1.5	200
55ZYT02	63.7	3000	20	27	1.3	200
55ZYT03	63.7	3000	20	48	0.7	200
55ZYT04	63.7	3000	20	110	0.34	200
55ZYT05	55.7	6000	35	24	2.5	300
55ZYT06	55.7	6000	35	27	2.2	300
55ZYT07	55.7	6000	35	48	1.3	300
55ZYT08	55.7	6000	35	110	0.54	300
55ZYT51	92.3	3000	29	24	2.1	200
55ZYT52	92.3	3000	29	27	1.8	200
55ZYT53	92.3	3000	29	48	1.1	200
55ZYT54	92.3	3000	29	110	0.46	200
55ZYT55	79.6	6000	50	24	3.45	300
55ZYT56	79.6	6000	50	27	3.1	300
55ZYT57	79.6	6000	50	48	1.74	300
55ZYT58	79.6	6000	50	110	0.74	300
55ZYT65	89.2	7500	70	110	1.0	400
70ZYT01	159.2	3000	50	24	3.2	200
70ZYT02	159.2	3000	50	27	2.9	200
70ZYT03	159.2	3000	50	48	1.5	200
70ZYT04	159.2	3000	50	110	0.7	200
70ZYT05	135.4	6000	85	24	5.2	300
70ZYT06	135.4	6000	85	27	4.8	300
70ZYT07	135.4	6000	85	48	2.6	300
70ZYT08	135.4	6000	85	110	1.1	300
70ZYT51	223	3000	70	24	4.3	200
70ZYT52	223	3000	70	27	3.8	200
70ZYT53	223	3000	70	48	2.2	200
70ZYT54	223	3000	70	110	0.95	200
70ZYT55	191.2	6000	120	24	7.5	300
70ZYT56	191.2	6000	120	27	6.6	300
70ZYT57	191.2	6000	120	48	3.8	300
70ZYT58	191.2	6000	120	110	1.6	300
70ZYT59	166.6	7500！《9000	148	110	1.95	400

型号	转矩 （mN.m）	转速 （r/min）	功率 （W）	电压 （V）	电流 （A） 不大于	允许顺逆转速差 （r/min）	附注
90ZYT01	323	1500	50	110	0.66	100
90ZYT02	323	1500	50	220	0.33	100
90ZYT03	294	3000	92	110	1.2	200
90ZYT04	294	3000	92	220	0.6	200
90ZYT05	294	3000	92	24	6.1	200
90ZYT51	510	1500	80	110	1.1	100
90ZYT52	510	1500	80	220	0.55	100
90ZYT53	480	3000	150	110	2.0	200
90ZYT54	480	3000	150	220	1.0	200
90ZYT55	510	1500	80	24	5.0	100
90ZYT101	796	1500	125	110	1.6	100
90ZYT102	796	1500	125	220	0.8	100
90ZYT103	733	3000	230	110	2.8	200
90ZYT104	733	3000	230	220	1.5	200
90ZYT105	733	3000	230	24	13.5	200
110ZYT01	784	1500	123	110	1.8	100
110ZYT02	784	1500	123	220	0.9	100
110ZYT03	637	3000	200	110	2.8	200
110ZYT04	637	3000	200	220	1.4	200
110ZYT05	637	3000	200	24	13	200
110ZYT51	1177	1500	185	110	2.5	100
110ZYT52	1177	1500	185	220	1.25	100
110ZYT53	980	3000	308	110	4.0	200
110ZYT54	980	3000	308	220	2.0	200
110ZYT55	980	3000	308	24	16.5	200

型号	转矩 （mN.m）	转速 （r/min）	功率 （W）	电压 （V）	电流 （A） 不大于	允许顺逆转速差 （r/min）	附注
110ZYT101	1560	1500	245	110	3.0	100
110ZYT102	1560	1500	245	220	1.5	100
110ZYT103	1274	3000	400	110	4.8	200
110ZYT104	1274	3000	400	220	2.4	200
110ZYT105	1274	3000	400	24	22.5	200
110ZYT151	2390	1500	375	110	4.5	100
110ZYT152	2390	1500	375	220	2.3	100
110ZYT153	2230	3000	700	110	8.5	200
110ZYT154	2230	3000	700	220	4.2	200
110ZYT155	2230	3000	700	24	45.0	200
130ZYT01	2548	1500	400	110	4.8	100
130ZYT02	2548	1500	400	220	2.4	100
130ZYT03	2548	3000	800	110	9	200
130ZYT04	2548	3000	800	220	4.5	200
130ZYT51	3185	1500	500	110	5.8	100
130ZYT52	3185	1500	500	220	2.9	100
130ZYT53	3185	3000	1000	110	11	200
130ZYT54	3185	3000	1000	220	5.5	200
130ZYT101	3822	1500	600	110	7	100
130ZYT102	3822	1500	600	220	3.5	100
130ZYT103	3822	3000	1200	110	13	200
130ZYT104	3822	3000	1200	220	6.5	200

安装形势 A3    AA3

型号	N	h2	h3	M	P	S	D1	L	D	E	14	F	G	d	D2	E2	112	G2	d2	重量 (kg) 不大于
	(h7)	-	(h12)	(±0.15)	-	(H14)	-	-	(h6)	-	-		(h11)	(h11)	(h6)	-	-	(h11)	(H11)
55ZYT01～49	42	4	2.5	48	58	4.5	60	96	5	12	13.5	2	3.3	7	4	12	13.5	光轴		0.75
55ZYT51～99								106												0.9
70ZYT01～49	54	5	3	60	72	5.5	74	114	6	14	16	2	4.3	7	5	12	13.5	3.3	7	1.4
70ZYT51～99								124												1.6
90ZYT01～49	70	6	3	76	92	6.6	95	127	8	16	18	2	5.2	10	6	14	16	4.3	7	2.6
90ZYT51～99								147												3.3
90ZYT101～149								172												4.0
110ZYT01～49	85	7	4	94	112	9	115	152	14	20	22	4	11.5	13	8	16	18	5.2	10	4.0
110ZYT51～99								172												4.7
110ZYT101～149								188												5.8
110ZYT151～199								218												7.8

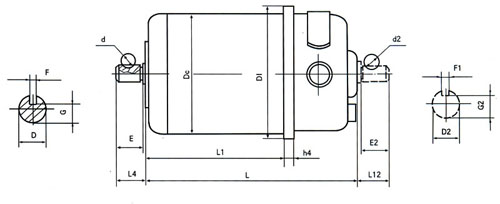

外形及安装尺寸

,

型号	Dc	D1	h4	L1	L	D	E	L4	F	G	d	D2	E2	L12	F1	G2	D2	重量 (kg) 不大于
	-	-	-	-	-	h6	-	-	+0.005 -0.015	(h11)	(H11)	(h6)	-	-	+0.005 -0.015	(h11)	(H11)
55ZYT01～49	55	60	45	59.5	96	5	12	13.5	2	3.3	7	4	12	13.5	光轴			0.75
55ZYT51～99				69.5	106													0.9
70ZYT01～49	70	74	5	72	114	6	14	16	2	4.3	7	5	12	13.5	2	3.3	7	1.4
70ZYT51～99				82	124													1.6
90ZYT01～49	90	95	6.5	74.5	127	8	16	18	2	5.2	10	6	14	16	2	4.3	7	2.6
90ZYT51～99				99.5	147													3.3
90ZYT101～149				124.5	172													4.0
110ZYT01～49	110	115	7	97	152	14	20	22	4	11.5	13	8	16	18	2	5.2	10	4.0
110ZYT51～99				117	172													4.7
110ZYT101～149				133	188													5.8
110ZYT151～199				163	218													7.8

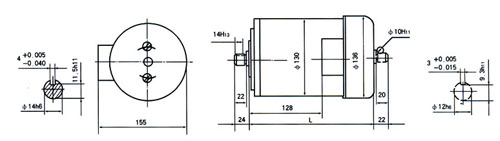

A1   A11

型号	H	h	h1	A	b	c	B	1	L	D	E	14	F	G	d	D2	E2	L12	F1	G2	d2	重量 (kg) 不大于
	-	-	-	(± 0.25)	-	-	(± 0.25)	-	-	(h6)	-	-	+0.005 -0.015	(h1)	(H11)	(h6)	-	-	+0.005 -0.015	(h11)	(H11)
90ZYT01 ～49	50-04	97.5	3	100	116	32	44	64	127	8	16	18	2	5.2	10	6	14	16	2	4.3	7	2.8
90ZYT51 ～99						40.5			147													3.5
70ZYT10 1～149						49			172													4.2
110ZYT01 ～49	63-05	120.5	4	115	130	26	70	85	152	14	20	22	4	11.5	13	8	16	18	2	5.2	10	4.5
110ZYT51 ～99						34			172													5.5
110ZYT101 ～149						42			188													6.0
110ZYT151 ～199						57			218													8.0
